山東卓信機械有限公司KY35P-1礦用防爆控制磁鋼

產品說明：

1、構成磁接近開關是由磁體和開關觸頭兩個部分構成。磁體分為電磁體和永磁體兩種，根據控制的需要進行選擇。開關觸頭又分為常開接點，常閉接點及轉控接點三種形式，也是根據實際需要進行選擇。磁體和觸頭要裝在同一個軸線上，且二者間的距離在工作距離之內。在開關觸頭的周?chē)?，不能有?qiáng)磁場，以免造成影響。電磁體需要用直流電24V供電，開關觸頭的兩根引線要串接電源和負載，且不可只接電源而造成短接燒毀觸點。接線應盡量短，盡可能遠離配線

2、功能非記憶型磁接近開關，為非接觸的，有通，斷或轉換功能，以便實現對位，限位和各種控制目的。

對位、控制配置說明：根據各用戶現場的檢測點數和控制點數,配置磁接近開關的觸頭數量與磁體的數量。

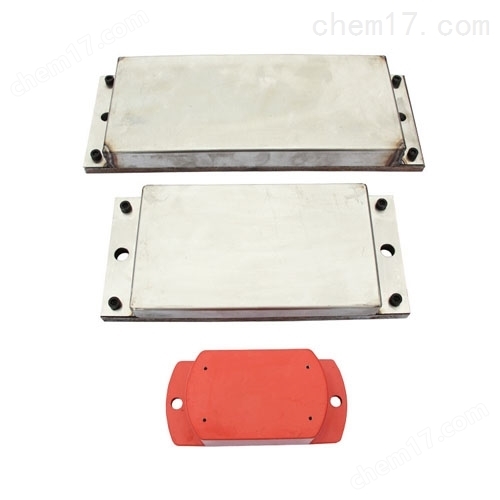

KY35P-1礦用防爆控制磁鋼

安裝要求：戶內，戶外均可安裝，適用環境溫度-55℃~125℃觸頭

1.*大動作距離：120mm

2.通斷差：30mm以?xún)?nèi)

3.響應時間：小于10ms

4.振動頻率：20G 10-1000HZ

5.勵磁電壓：C24V±2V

6.勵磁電流：0.6A

7.環境濕度：-55℃—+125℃

8.接點*大容量：80VA

9.*大開關電流：0.8A

10.*大開關電壓：C350V AC300V

11.接觸電阻：小于0.1Ω

12.重量：磁體3.6kg觸頭0.6kg

13.用JZ7-44作負荷，壽命500000次

磁體設計為永磁體，磁場強度不同，方便用戶選擇開關距離。磁體與觸頭的外罩分別為黃銅和鑄鋁材料，采取防振，隔熱，環氧灌封，滿足溫度，粉塵大的惡劣環境下工作要求，通過緊固螺母可以方便地調整開關工作距離。

卓信所的各種產品質保1年
