DH03E-1-TH皮帶打滑測速裝置詳細介紹

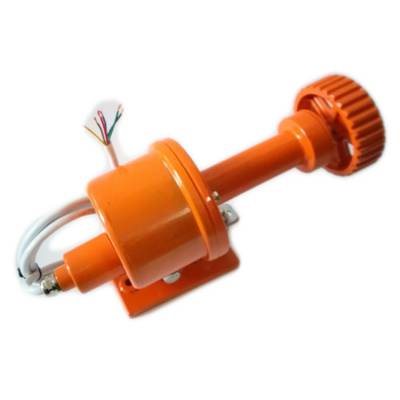

卓信DH03E-1-TH皮帶打滑測速裝置

工作原理

打滑開關用于對輸送機帶速進行檢測的新型裝置，對帶速進行實時檢測，已廣泛應用于輸送系統中膠帶上，為膠帶機的運行提供了可靠的檢測手段。需水平安裝在上行膠帶和下行膠帶間的輸送機支架上，使觸輪與膠帶表面有一定的壓力防止發生觸輪跳動而產生的誤動作。當觸輪隨膠帶機運行而帶動內的脈沖盤，在脈沖盤旋轉時傳感器的磁應信號輸入到控制電路中去，經放大，然后進行計數。其計數值與預置數比較，判斷膠帶的帶速，即：正常速度、打滑等。同時，執行電路輸出相應的開關信號。



卓信DH03E-1-TH皮帶打滑測速裝置

特點

1：非接觸式，無易損原件，使用壽命長；

2：防護等級高，密封性好，可防水、放塵，防凝露；

3：鋁合金壓鑄外殼，抗壓，抗沖擊力強；

4：外殼經過烤漆噴塑處理，耐腐蝕性強；

5：一體式設計，安裝方便，實用簡單，兩螺栓固定；

6：采用ARM單片機作為控制單元，反映速度快，精度高，誤差??；

7：雙排數碼顯示，LED指示燈顯示，可現場觀察與誤會；

8：高精度4~20mA 模擬量輸出

9：輕、重報警雙shuangkai量輸出

10：采用高接點容量繼電器輸出



卓信DH03E-1-TH皮帶打滑測速裝置

使用與安裝

先將固定支架焊在輸送機的橫梁上；再將支臂用銷軸、開口銷連接在支架上。

安裝后應滿足下述要求

1.打滑檢測裝置膠帶運行方向順向防止，觸輪距膠帶邊緣200-300mm

2.本機出廠時已配長度為1.0米電纜線，接線方式參照標牌所標線色



卓信DH03E-1-TH皮帶打滑測速裝置

注意事項

  1.  用戶如需自行調整開關動作轉速，則必須具備調速裝置以及精度較高的轉速表配合進行。當打開后蓋后要仔細均衡地調節螺母的松緊，以使兩個速度控制彈簧受力均等。

  2.  本開關適用于同極使用的控制電路。

  3.  接線時請注意認定常開和常閉觸頭。

  本產品應每年做定期維護和檢測確保其精度。

卓信DH03E-1-TH皮帶打滑測速裝置

主要用途及適用范圍

主要用于檢測帶式輸送機,在運行中出現的膠帶與滾筒之間的打滑。本裝置采用比較的方式對膠帶額定速度和從動滾筒線速度（即輸送帶實際運行速度）來檢測輸送帶打滑的數據。并且能夠及時發出報警及停機信號，防止輸送帶打滑造成事故和損失，亦可用于多條輸送機聯鎖起動和停機。非接觸式速度監控傳感器安裝在從動滾筒一端，與輸送帶不接觸，避免了對輸送帶的損傷和接觸不良造成的誤差。本裝置的主機為單片計算機系統，具有較高的智能化程度和可靠的工業性能。適用于煤礦、冶金、電力、化工、交通等行業。
